Vertikale Portalzentren (VPZ)

Jahrzehntelange Erfahrung im Bau von Fahrständer Bearbeitungszentren haben zu dieser neuartigen Maschinenkonzeption geführt. Die Portalbauweise bietet höchste Steifigkeit und Genauigkeit beim Flächenfräsen. Die beiden Arbeitstische ermöglichen eine sehr rationelle Pendelbearbeitung, und durch Synchronisierung der beiden Y-Achsen auch die Langteilbearbeitung.

Die großen Verfahrwege der Y-Achsen beeinträchtigen an keiner Stellung der Tische die Genauigkeit der Bearbeitungsgeometrie.

Produktbeispiele ansehen

Ihre Vorteile

Kundenspezifische Modulbauweise / Baukastenkonfiguration
Höchste Genauigkeit
Rundtakttische
NC-Rundtische als 4. und 5. NC-Achse
Maschinendach Lösung für komfortable Kranbeladung
Werkzeugüberwachung
Motorspindel für hohe Drehzahlen
Linearantrieb für die X-Achse
Automatische Spannvorrichtung für verschiedene Bauteile

Anwendungsbeispiele

Bearbeitung von:

Hubmasten für Gabelstapler
Hardox-Material
Klemmleisten für Offsetdruckmaschinen

Maschinenbeispiele

Modell VPZ04
mit Rundtisch

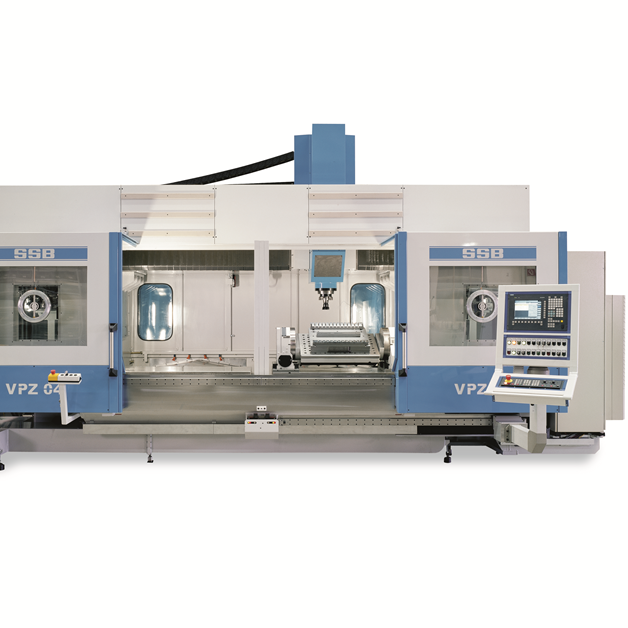

Modell VPZ04
2 Arbeitsräume für Pendelbearbeitung, sowie integrierter Schwenktisch

Modell VPZ04
mit integrierter Fördertechnik innerhalb des Bearbeitungsraumes, sowie für Zu-und Abführung der Hubmast-Werkstücke mit Puffersystem

Modell VPZ05
mit integriertem Magnettisch und einwechselbarem 5-Achs Fräskopf

Konfigurationsmöglichkeiten

Vielfältige Auswahlmöglichkeiten von flexibel dimensionierbaren Tischkonzepten: Drehschwenktische, Rundtische, Doppelschwenktische, Takttische, Tische für Drehbearbeitung, stationäre Konzepte, Linearkonzepte
Vielfältige Spindelkonzepte: konventionell mit Schaltgetriebe, Motorspindeln, VH-Kopfkonzepte, Orthogonalkopfkonzepte, Revolverkopfkonzepte
Abgestimmte Werkzeugwechselkonzepte von Pick-Up-Lösungen über Doppelgreifer mit Drehteller bis zu Kettenmagazin- oder Regalsystemkonzepten mit Zuführeinheiten
Modularer Anlagenaufbau durch Kombination von Baugruppen wie Tischkonzepten und Spindelanzahl
Kühlung: Innen- und Außenkühlung oder Innen- und Außen-Minimalmengenschmierung Werkzeugaufnahmen für alle HSK-, SK- und CAPTO-Schnittstellen realisierbar Integrationsfähigkeit in automatisierte Anlagenstraßen
